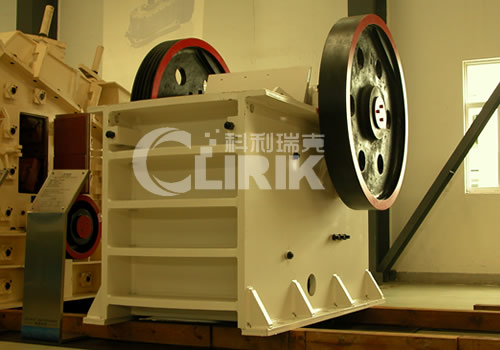

鄂式破碎機結構：
鄂式破碎機主要有機架、動顎、偏心軸、顎板、肘板等零部件組成，電動機通過三角皮帶轉動偏心軸，使動顎按已調整好的軌道進行運動，從而將破碎腔內的物料破碎。
機架系單個整體澆鋼結構，機架前壁上裝有用楔形螺栓緊固的固定顎板，在破碎腔左右的機架側壁上裝有邊護板，以防止機架側壁的磨損。
動顎為一成型鑄鋼件，正面裝有活動顎板，其上部借偏心軸與滾柱軸承懸掛在機架上，下部支承在肘板上，并與肘板成滾動接觸，在偏心軸兩端裝有飛輪和皮帶輪。
肘板的另一端支承于調整座上，并于軸承滾動接觸，肘板除對動顎起著支承作用外，在外來不能破碎的物料進入破碎腔內，本機載荷突增的情況下起著保險作用，即自身迅速斷裂，而保護其他機件不受損傷。
調整座安裝在機架兩側的滑槽內，并與調楔塊緊貼，當排料口需要進行調整時，用扳手將螺母右旋,調正楔塊當即上升，調正座隨之向前移動，排料口由大變小,反之由小變大。
鄂式破碎機應用范圍：
顎式破碎機主要用于對各種礦石與大塊物料的中等粒度破碎。顎式破碎機(顎破)廣泛運用于礦山、冶煉、建材、公路、鐵路、水利和化工等行業。被破碎物料的高抗壓強度為320Mpa。
PE250x400鄂式破碎機工作原理：
由電動機驅動皮帶和皮帶輪，通過偏心軸使動顎上下運動，當動鄂下行時，定顎與動顎間夾角變小，物料被壓碎達到破碎目的，當動顎上升時定鄂和動顎間夾角變大，動顎板在拉桿、彈簧的作用下離開定顎板，此時已破碎物料從破碎腔下口排出。
鄂式破碎機的技術參數：
| 常見中小型號 | 進料口尺寸 | 進料粒度 （mm） | 排料口調整范圍 | 功率 （KW） | 產量（t/h） |
| PE150x250 | 150x250 | 125 | 10-40 | 5.5-7.5 | 1-5 |
| PE200x350 | 200x350 | 125 | 15-40 | 7.5-11 | 5-16 |
| PE250x400 | 250x400 | 210 | 20-60 | 15-18.5 | 5-20 |
| PE400x600 | 400x600 | 350 | 40-100 | 30-37 | 15-60 |
| PE500x750 | 500x750 | 425 | 50-100 | 45-55 | 40-100 |
| PE600x900 | 600x900 | 480 | 65-160 | 55-75 | 60-140 |
| PEX250x350 | 250x350 | 210 | ≤12 | 15-18.5 | 5-10 |
| PEX250x1000 | 250x1000 | 210 | 25-60 | 30-37 | 16-50 |
| PEX250x1200 | 250x1200 | 210 | 25-60 | 37-45 | 20-60 |
| PEX300x1300 | 300x1300 | 250 | 25-105 | 75 | 20-90 |
